模切機廠家模切壓痕機的主要機構簡介

　　立式模切壓痕機

　　立式模切壓痕機結構與平壓平印刷機結構基本相同，去掉平壓平印刷機的輸墨裝置，即可改造成立式模切壓痕機。各種立式模切壓痕機多數為手工續紙，勞動強度較大，生產效率較低，模切壓痕幅面較小，適合于小批量生產。有的機型為自動輸紙模切壓痕機。

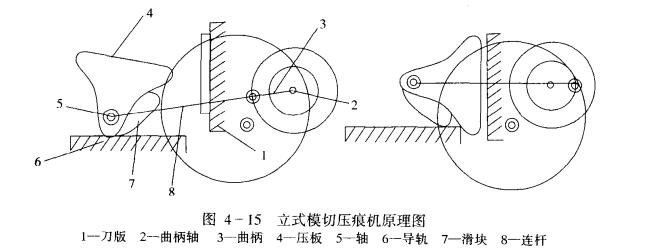

　　立式模切壓痕機原理如圖4-15所示。立式平壓平型模切壓痕機主要由版臺、壓印平版、滑道和傳動系統組成。

　　立式模切壓痕機的印版垂直固定在機架上，壓印平板做復合運動,壓印平板回轉中心不是固定的,連同滑塊在機身的滑移導軌上移動，其運動是裝在壓印平板軸上的連桿隨著曲柄的轉動而轉動，因時壓印平板的擺動是在機座的滑移導軌上進行的。它的轉動軸小固定，壓印平板先經連桿拉動作順時針擺動，待它的平面呈垂直狀態，與印版相互平行時，壓印平板平行地移向模切壓痕印版,一直到完成模切壓痕任務為止。曲柄繼續轉動，連桿推動壓印平板平行脫離模切壓痕印版后做逆時針轉動，轉到初始狀態，裝印刷品,進行下一次模切壓痕。這種模切壓痕機在壓印時,模切壓痕印版和壓印平板各處平行接觸，各點受力和壓印時間相等,從而獲得整個版面均勻一致的壓力，使壓痕清晰，不致變形。其它型式的立式平壓平型機器很難做到這一點。
